Double layers winding of three phases electric motor

Bila diketahuis sebuah motor listrik tiga fasa mempunyai 36 alur dan 4 kutub,

akan dililit dengan model kumparan penuh ( full winding ), langkah kurang

( fractional pitch ), dan berupa double layer winding.

Ditanya :

1) Langkah Kumparan ( Ys )

2) Jumlah Kumparan

3) Jumlah Grup

4) Jumlah Kumparan per Grup

5) Derajat Listrik ( alur ke alur )

6) Langkah Gulungan pada Phasa I, II, dan III

7) Gambar Bentangan Kumparan Motor

Jawab :

1) Langkah kumparan ( Ys ) = S / P = 36 / 4 = 9……8 ( 1 – 9 )

utk fractional pitch

2) Jumlah Kumparan = S. Model = 36 . 1 = 36 …. Model = 1 utk

Double Layer Winding

3) Jumlah Grup = P . Ph . Model = 4 . 3 . 1 = 12…Model = 1 utk

Full Winding

4) Jumlah Kumparan per Grup = Jumlah Lilitan/Jumlah Grup = 36 / 12 = 3

5) Derajat Listrik Alur ke Alur = P. 180⁰ / S = 4 . 180 / 36 = 720⁰ / 36

= 20^o Listrik

6) Langkah Gulungan pada Phasa I, II, dan III :

-Pada Phasa I mulai pada Alur 1 :

-Pada Phasa II mulai pada alur: 1 + 120⁰ / 180⁰ . Ys

= 1 + 2/3 . 9 = 1 + 6 = 7

-Pada Phasa III mulai pada alur : 7 + 120 / 180 . Ys

= 7 + 2/3 . 9 = 7 +6 = 13

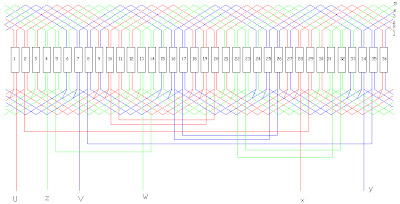

7). Gambar Bentangan Kumparan Motor :

Gbr. Double Layers Winding, Jenis Distribusi
